10.304,00

In Stock

Rilevatore geoelettrico di acqua e cavità: determina la resistenza del terreno fino a una profondità di 250m e visualizza i valori misurati in 3D
Profondità: i clienti hanno trovato acqua fino a 250 metri:
Utilizzo: rilevamento dell’acqua, rilevamento di cavità, ingegneria geotecnica
Modalità operative: scansione geoelettrica
Oggetti rilevabili: depositi d’acqua, ghiaia acquosa, cavità

Confronta
Categories: ,

Descrizione

Rilevatore d’acqua e rilevatore di cavità fino a 250 metri di profondità

State cercando di risorse idriche sotterranee o cavità nascoste fino a una profondità di 250 metri ? Il GeoSeeker è un rilevatore d’acqua geoelettrico professionale e rilevatore di cavità che misura la resistività del terreno e visualizza i suoi dati di scansione in un’incredibile grafica 3D. È un rilevatore geoelettrico molto mobile e facile da usare progettato e prodotto in Germania.

Rilevamento dell’acqua
Il rilevatore d’acqua OKM GeoSeeker utilizza una procedura di misurazione geoelettrica basata sulla resistività apparente del terreno. Sulla base di tale resistività del terreno, il rilevatore è in grado di localizzare depositi di acqua sotterranea, ghiaia portante e livello delle acque sotterranee, nonché cavità come grotte, tunnel, camere e simili. Pertanto, il rilevatore geofisico può essere utilizzato come cercatore d’acqua o rilevatore di cavità allo stesso tempo.

Modalità di scansione GeoSeeker: I componenti hardware di GeoSeeker sono completamente controllati da un moderno Tablet PC Android. Tutti i comandi e i risultati delle misurazioni vengono trasferiti in modalità wireless tramite Wi-Fi. Utilizzando l’applicazione software preinstallata è sufficiente selezionare una delle tre modalità di scansione supportate:

Acvtive Scan (accurata)
in questa modalità di scansione, il GeoSeeker utilizza due elettrodi per iniettare energia elettrica nel terreno sotterraneo. Due elettrodi aggiuntivi misurano la differenza di potenziale (caduta di tensione) in punti di scansione specifici per calcolare il valore di resistività finale. Questa modalità viene utilizzata per rilevare depositi di acqua sotterranea, grotte nascoste o persino strati impermeabili e barriere all’interno del suolo sotterraneo. Nelle scansioni attive sarai in grado di definire un intervallo di profondità specifico in cui effettuerai la misurazione. Quindi definirai una profondità iniziale e finale tra 5 metri (16 piedi) e 250 metri (820 piedi).
Active Scan ( Quick )
Questa modalità di scansione è una versione rapida della scansione accurata. Inietta anche corrente elettrica nel sottosuolo e misura la differenza di potenziale (caduta di tensione) per calcolare la resistività del terreno.
Passive Scan
Durante l’utilizzo di questa modalità di scansione, GeoSeeker utilizza solo due elettrodi per leggere la tensione naturale del sottosuolo (non viene iniettata energia elettrica nel sottosuolo). Questa modalità viene utilizzata per rilevare solo l’acqua corrente sotterranea.

Software GeoSeeker
L’applicazione software di GeoSeeker fornisce semplici istruzioni passo passo per aiutarti a completare la misurazione. Seguite semplicemente queste istruzioni illustrate fino al termine della misurazione. Dopo aver completato la misurazione, viene creata una rappresentazione grafica in 3D dei valori di misurazione e visualizzata sullo schermo del Tablet PC. Sono disponibili alcune opzioni di regolazione del colore per ottimizzare la visualizzazione grafica 3D dei depositi di acqua sotterranea, della ghiaia portante e del livello delle acque sotterranee (mostrati in colori bluastri), nonché cavità, grotte, tunnel, camere o strati impermeabili (mostrati in colori rossastri).

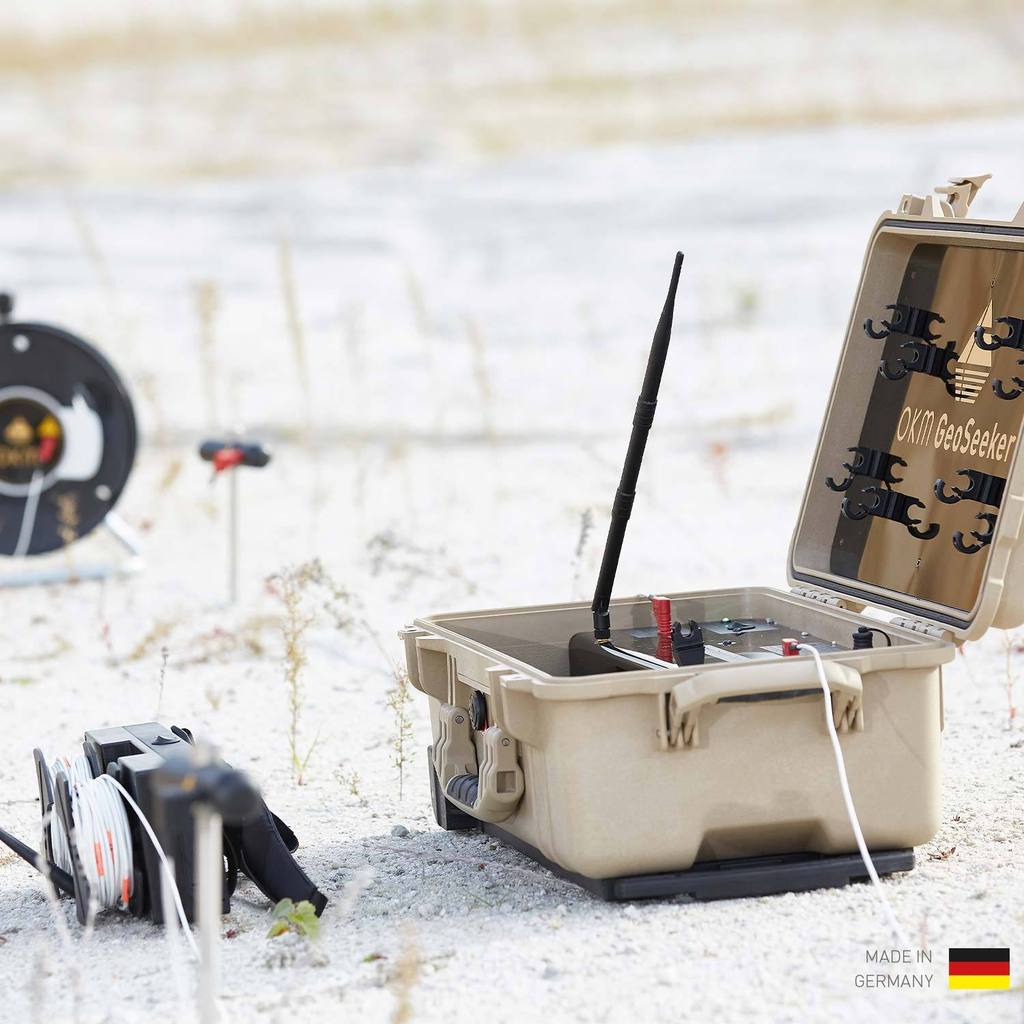

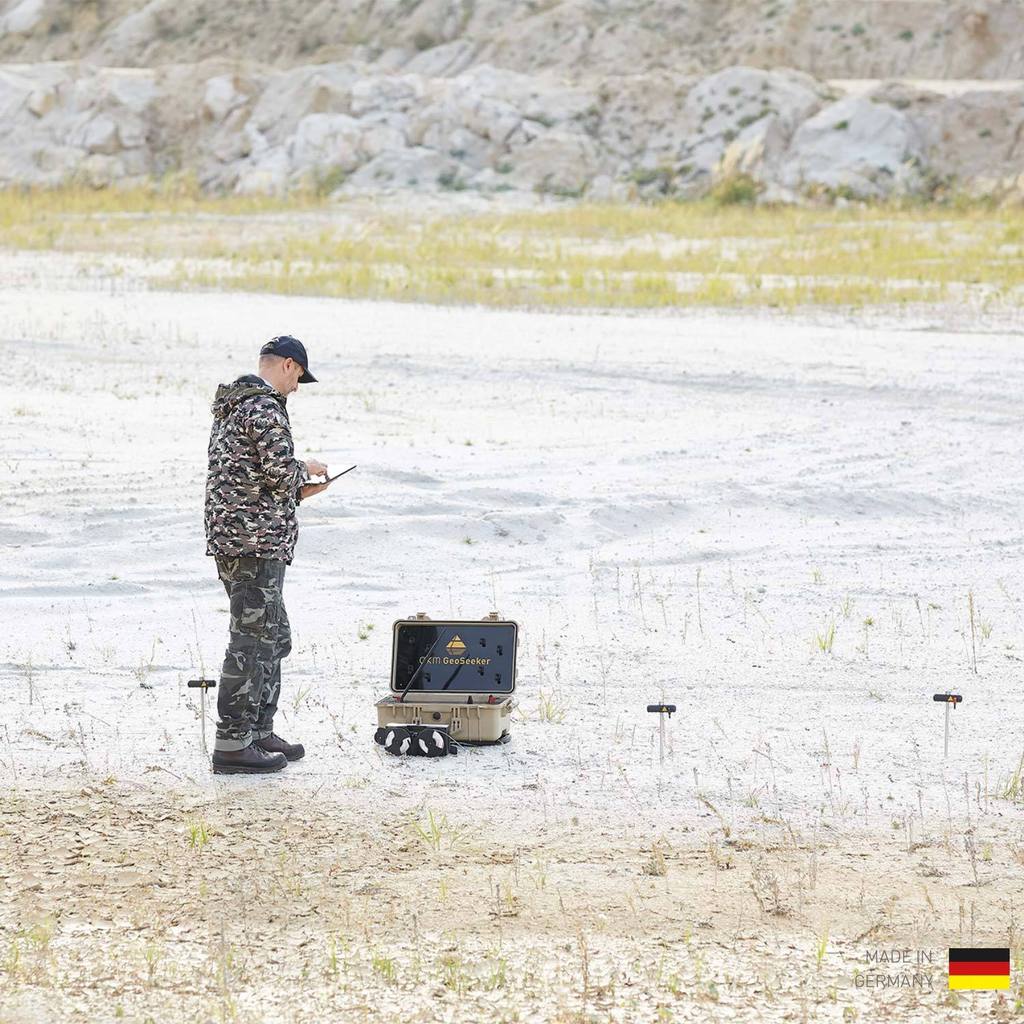

  • Preparazione per la misurazione con il Geoseeker OKM.

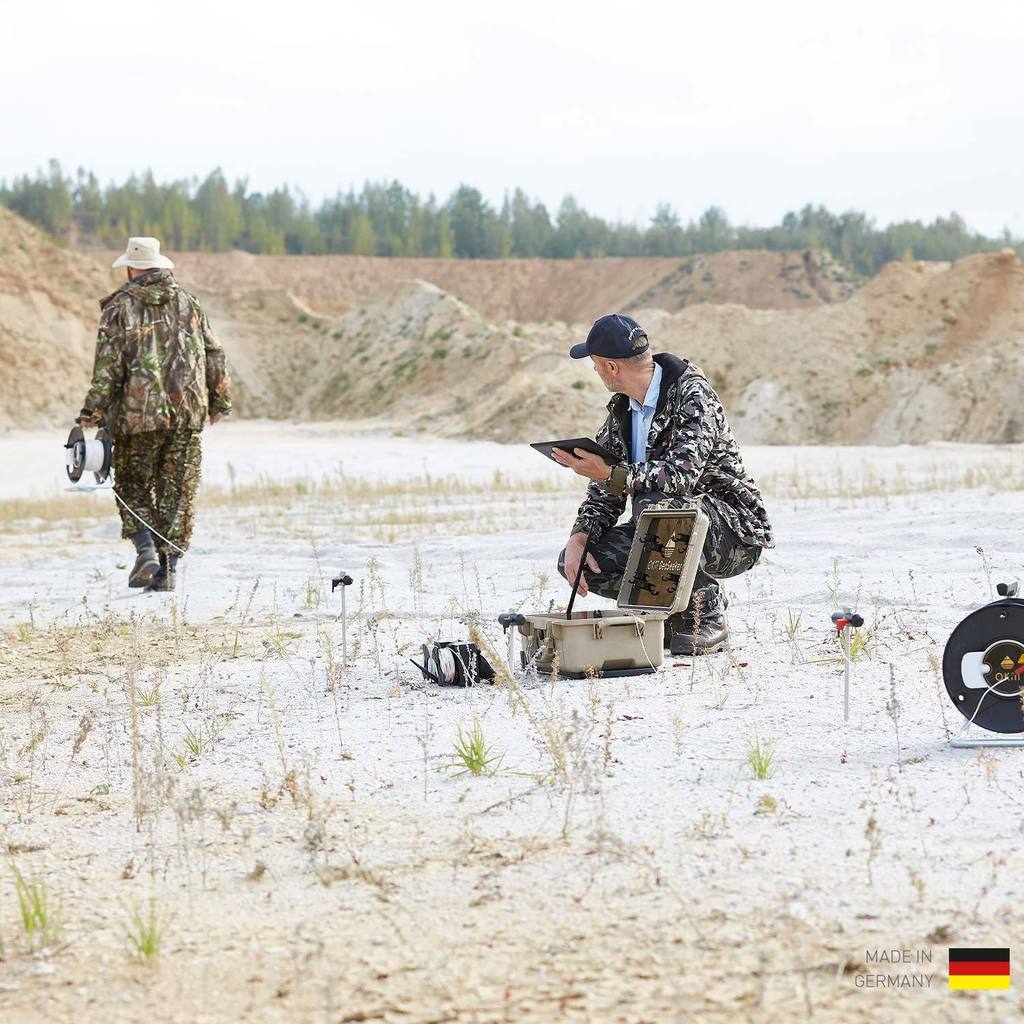

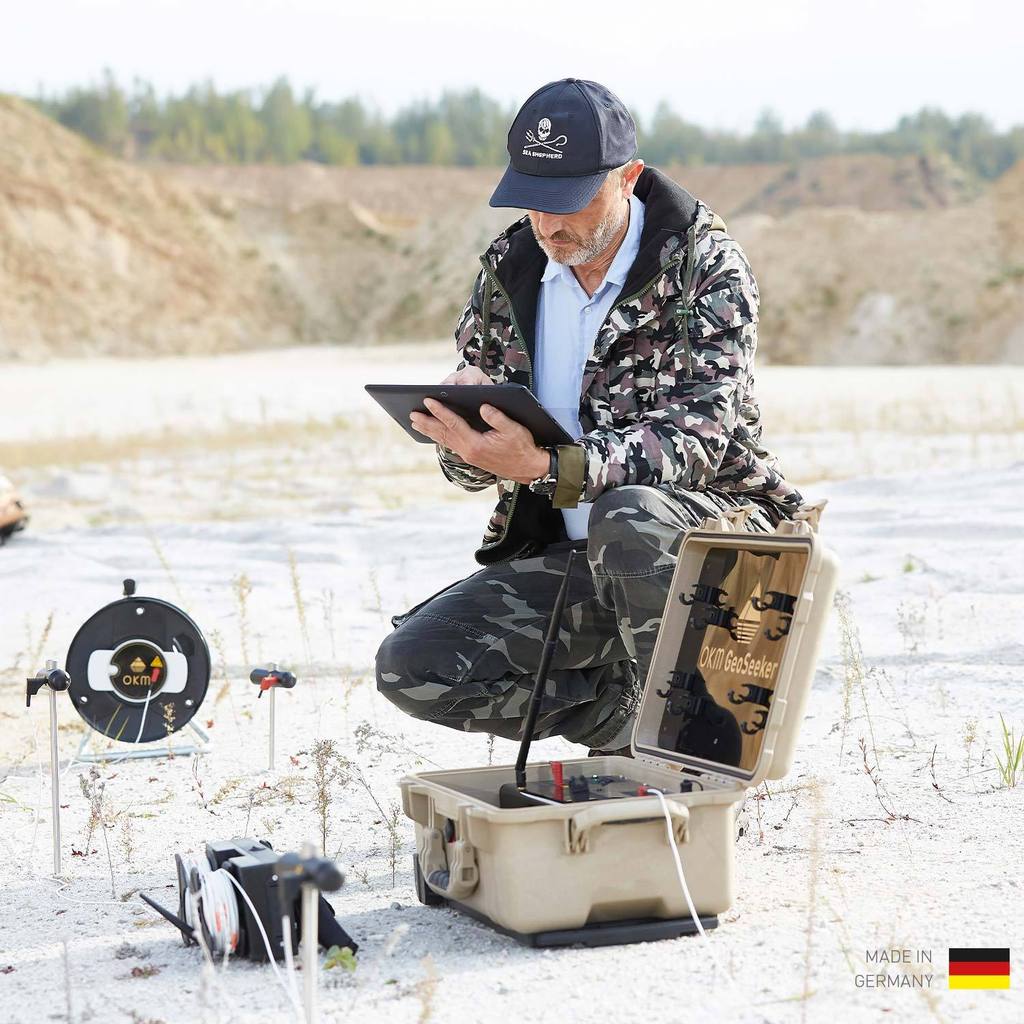

  • Un utente con tablet in mano coordina le misurazione assistito dal programma passo passo sul tablet.
  • Un secondo utente esegue gli spostamenti del filo.
  • La misurazione appena eseguita con il Geoseeker, arriva direttamente sul Tablet PC in dotazione.
  • Il software è in multilingue e la programmazione è assistita passo passo. È consigliabile lavorare in 2 persone, ove l’utente con tablet dirige il lavoro.

Trasporto del GeoSeeker

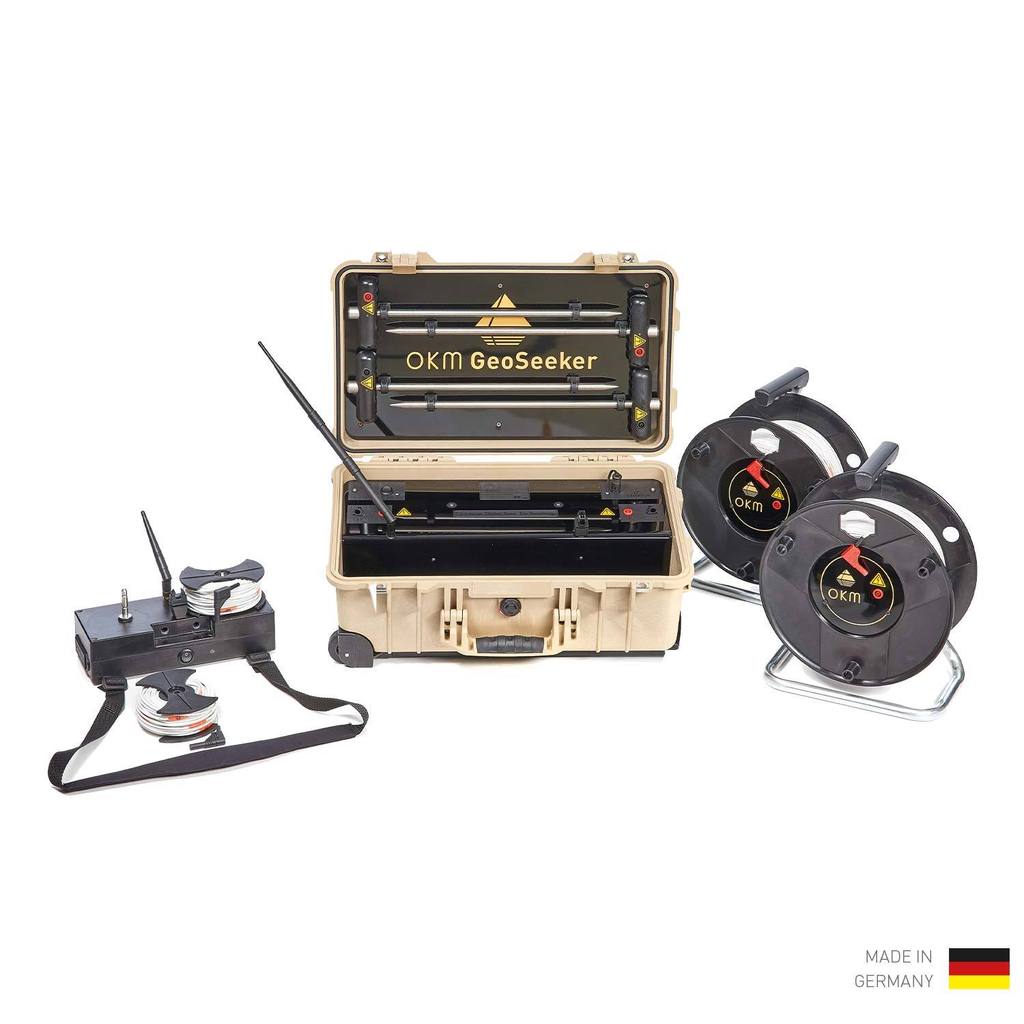

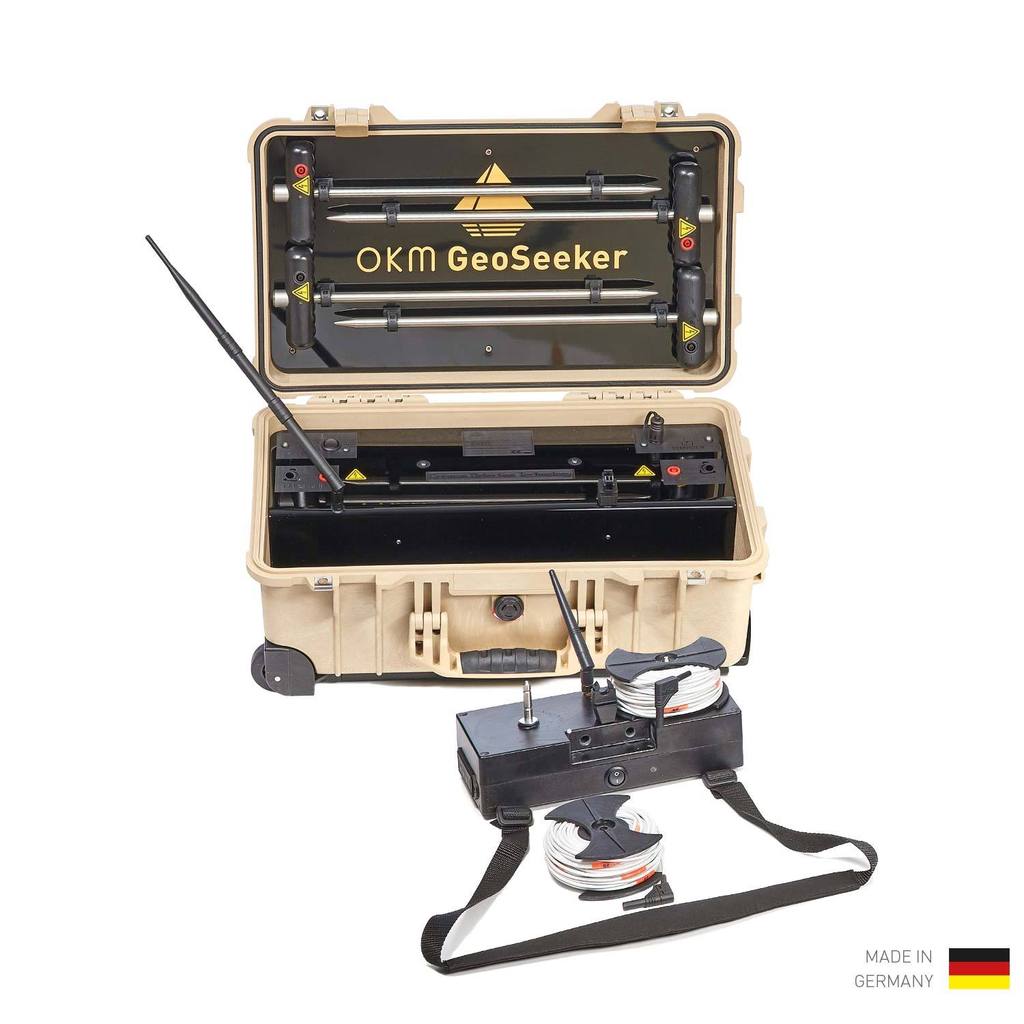

L’hardware GeoSeeker è integrato in una custodia Peli impermeabile e resistente agli urti.

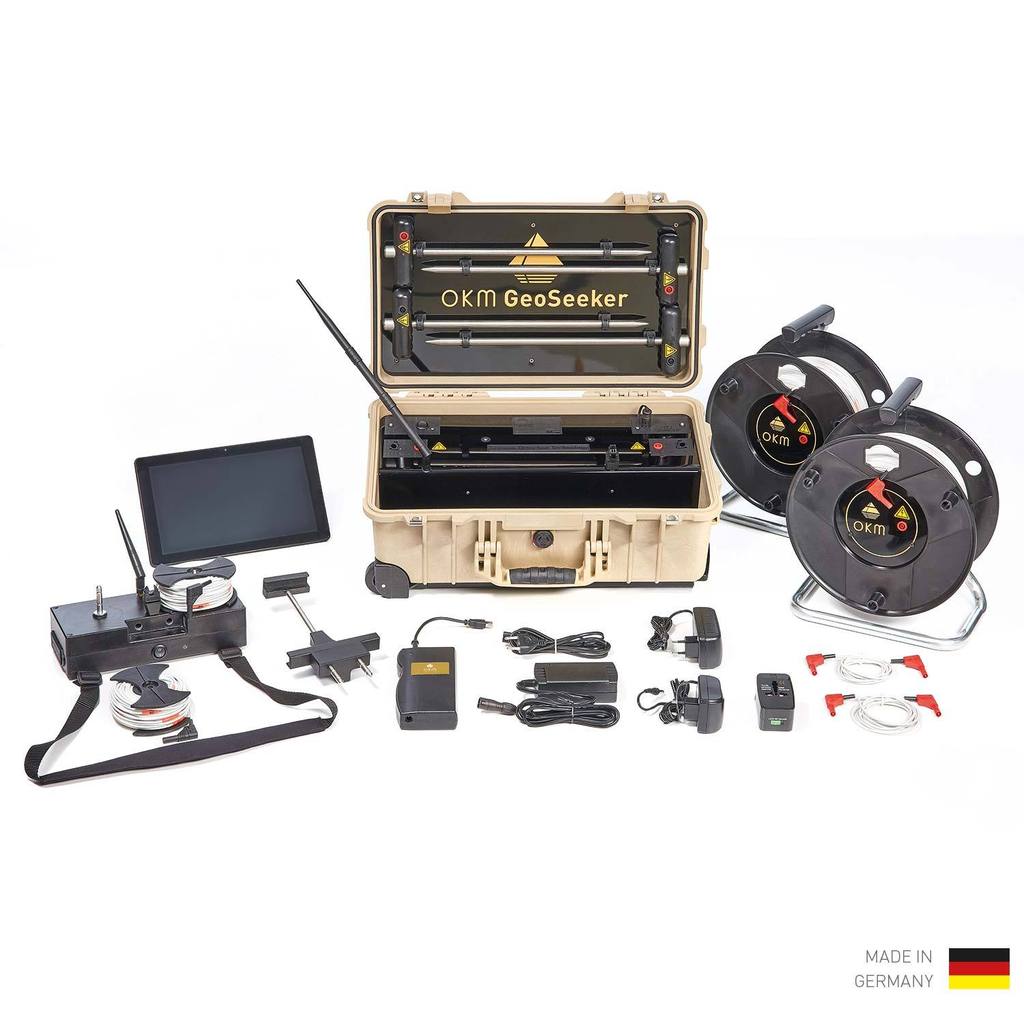

Dotazione della fornitura:

  • controller
  • Tablet PC Android
  • supporto per tablet PC
  • custodia Pelican impermeabile e resistente agli urti
  • 8 batterie AA da 1,5 V.
  • Power Pack con caricatore e adattatore da viaggio
  • scatola di alimentazione
  • caricatore per controller
  • caricatore per alimentatore
  • 2 Avvolgicavo di alimentazione (Ø 290 mm)
  • 2 avvolgicavo di tensione (Ø 120 mm)
  • 4 elettrodi
  • 2 cavo di collegamento (2 m)
  • Manuale dell’utente

Tamburi per cavi di tensione (Ø 120 mm)

Dimensioni (H x L x P): 360 x 290 x 200 mm
Peso: 6,5 kg
Lunghezza cavo: 255 m
Marcatori: 15Tamburi per cavi di alimentazione (Ø 290 mm)
Dimensioni (H x L x P): 120 x 120 x 45 mm
Peso: 0,65 kg
Lunghezza cavo: 26 m
Marcatori: 25

Controller (unità ricevente)

Dimensioni (H x L x P): 130 x 270 x 110 mm
Peso: 0,6 kg / 2,1 kg (con avvolgicavo e batterie montate)
Frequenza di campionamento: 4096 Hz (64 volte il sovracampionamento di un valore medio di 512 campioni)
Tempo di funzionamento: min. 16 ore (batterie cariche)
Tempo di ricarica: 3 h / max. 5 h (batterie scariche)
PROCESSORE: Cortex M3 da 80 MHz
ADC: 16 bit
Comunicazione con Tablet PC: WLAN-Accesspoint, banda 2,4 GHz, canale 6, WPA2
Comunicazione con Power Box: banda 2.4 GHz, on demand, proprietaria
Gamma effettiva: da –1400 a +1400 mV
Periodo di misurazione per punto di scansione: min. 16 secondi
Alimentazione (8 batterie AA): 8-14 V CC
Ingresso (per caricabatterie): 12 V CC / 1,5 A.
Resistenza di ingresso (statica): ca. 12 MΩ

Power Box (unità di invio)

Dimensioni (H x L x P): 230 x 550 x 360 mm
Peso: 15,8 kg / 18 kg (con elettrodi montati)
Tempo di funzionamento: 100 h (potenza minima) / 40 h (potenza media) / 8 h (potenza massima)
Tempo di ricarica: max. 8 ore
Uscita: max. 390 V / 0,5 A / 20 W.
Comunicazione con il controller: banda 2,4 GHz, su richiesta, proprietaria
Ingresso (per caricatore): 24 V CC / 2 A.
Alimentazione interna: batteria al piombo (2 x 12 V, 10 Ah)

Elettrodi

Dimensioni (H x L x P): 440 x 120 x 35 mm
Peso: 0,52 kg

I dati tecnici sono valori medi.

Informazioni aggiuntive

Peso 40 kg
Dimensioni 60 × 60 × 60 cm
